产品信息储罐压力调节系统
储罐压力调节系统

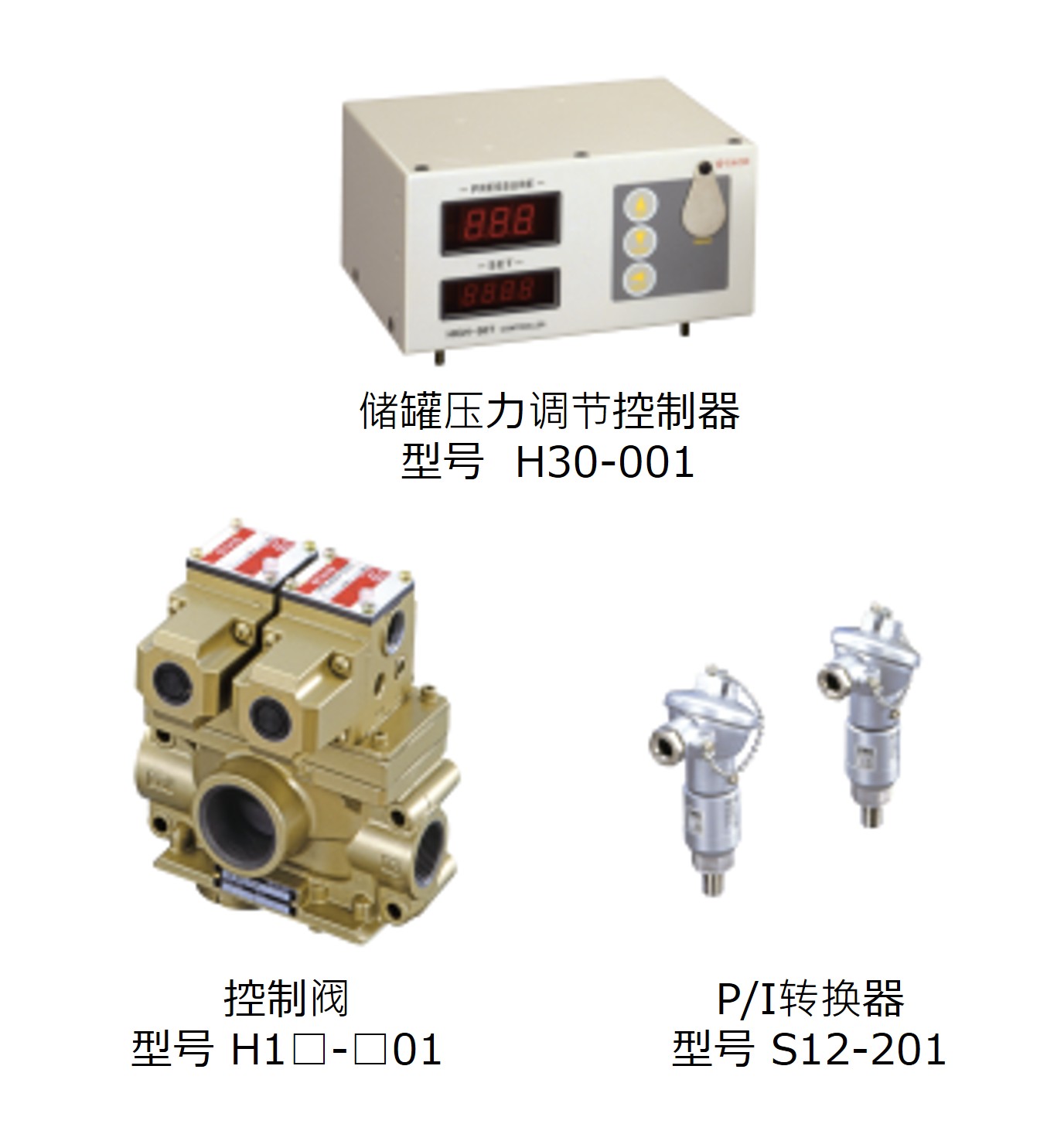

型号 H3□-□□1
- 高精度压力设定：提高产品重量的稳定性和成品率
- 数字化设定，只需按下按钮即可轻松操作
- 数字显示一目了然
- 短时间高速设定，缩短了准备时间
- 非常适合用于压力机械的平衡罐和缓冲罐的压力调节
规格
| 使用流体 | 经过过滤器（74μm以下）过滤的压缩空气 | ||
| IN侧使用压力范围 | 0.2 ～ 0.95MPa | ||
| 设定压力范围 | 0.1 ～ 0.95MPa | ||
| 最⼩设定压力范围 | 0.01 | ||
| 设定压⼒精度 | ±1％F.S.（@25℃） | ||
| 供电电源电压 | 型号 H30-001-70□0（控制器） 型号 H3□-□□1-07□0（储罐压力调节系统） |
・AC100V | |
| 型号 H30-001-70□W（控制器） 型号 H3□-□□1-07□W（储罐压力调节系统） |
・AC100V（±10％） ・DC24V（±10％） |
||
| 型号 S12-201-1000 (P/I转换器) | ・DC24V（±1V） | ||
| GOOD信号输出 | ・DC24V（±10%） | ||
| 联锁信号输出 | ・DC24V（±10%） | ||
| 型号 H1□-□01-1000 （控制阀） | ・AC100V ・DC24V |
||
| 控制器设定压力输入 | 型号 H30-001-70□□ | BCD并行或前面移位键 | |
| 环境温度 | 5 ～ 50℃ | ||
| 环境相对湿度 | RRH20 ～ 85%（但不得结露） | ||
| 抗振性 | 控制器需采取防振措施 | ||
| 重量 | 控制器 | 型号 H30-001-70□□ | 2.5kg |
| P/I转换器 | 型号 S12-201-1000 | 0.4kg | |
| 控制阀 | 型号 H18-801-1000 | 4kg | |
| 型号 H1B-B01-1000 | 8.8kg | ||
※压缩工序中的压力不要超过0.95MPa。
※请适时对控制阀进行润滑。（适用ISO VG32透平油）
型号和典型特征值
| IN、OUT 管螺纹 |
空气罐容量 （m³） |
系统 | 电子储罐压力调节系统的构成装置 | |||
| 控制器 | 额定电压 | 控制阀 | P/I转换器 | |||
| Rc1 | 0.3 ～ 3 | H38-801-07A0 | H30-001-70A0 | AC100V* | H18-800-1000 （管螺纹：Rc1） （EX管螺纹：Rc1 1/4） |
S12-201-0000 （管螺纹：R1/4） |
| H38-801-07C0 | H30-001-70C0 | |||||
| H38-801-070W | H30-001-700W | AC100V DC24V |
||||
| H38-801-07BW | H30-001-70BW | |||||
| Rc1 1/2 | 1.1 ～ | H3B-B01-07A0 | H30-001-70A0 | AC100V* | H1B-B00-1000 （管螺纹：Rc1 1/2） （EX管螺纹：Rc2） |
|
| H3B-B01-07C0 | H30-001-70C0 | |||||
| H3B-B01-070W | H30-001-700W | AC100V DC24V |
||||
| H3B-B01-07BW | H30-001-70BW | |||||
*内置用于外部设备的DC24V电源。
※容许的加气和排气速度为0.03MPa/ sec。
※当储气罐容量小时,需要通过调速阀等调节速度,以降低加气/排气速度。
※注意：电子储罐压力调节系统的构成设备中不包括调速阀。如有需要请另行联络。
型号
●型号 H3□-□□1（储罐压力调节系统）
| H3 | 8 | - | 8 | 01 | - | 07 | 0 | W |
| 产品名称 | [1] | [2] | [3] | [4] |
[1]阀体尺寸
| 8 | 1B |
| B | 1 1/2B |
[2]管螺纹
| 8 | Rc1 |
| B | Rc1 1/2 |
[3]附件
| 0 | 带橡胶垫 |
| B | 附支架 |
| A | 带DC电源组件（支持型号 H10-000），橡胶垫 |
| C | 带DC电源组件（支持型号 H10-000），支架 |
※正在使用型号 H10-000（控制箱）的客户，请选择"A"或"C"。
支持AC100V供电电压。
[4]额定电压
| W | AC100V、DC24V |
| 0 | AC100V |
●型号 H30-001（控制器）
| H30 | - | 001 | - | 70 | 0 | W |
| 产品名称 | [1] | [2] |
[1]附件
| 0 | 带橡胶垫 |
| B | 附支架 |
| A | 带DC电源组件（支持型号 H10-000），橡胶垫 |
| C | 带DC电源组件（支持型号 H10-000），支架 |
| E | 带支架（型号 H20-00□安装间距） |
※正在使用型号 H10-000（控制箱）的客户，请选择"A"或"C"。
支持AC100V供电电压。
※正在使用型号 H20-00□（控制箱）の客户，请选择"E"。
[2]额定电压
| W | AC100V、DC24V |
| 0 | AC100V |
●型号 H1□-□01（控制阀）
| H1 | 8 | - | 8 | 01 | - | 1000 |
| 产品名称 | [1] | [2] |
[1]阀体尺寸
| 8 | 1B |
| B | 1 1/2B |
[2]管螺纹
| 8 | Rc1 |
| B | Rc1 1/2 |
型号 HS-4□□Y2
- 缩短更换压力机时的准备时间
- 操作简单，精准调压
- 可靠地阻断压力机工作时的背压
- 即使排除了源压力，也能保持罐内压力
规格
| 型号 | HS-404Y2 | HS-410Y2 | HS-412Y2 | HS-414Y2 | HS-420Y2 |
| 使用流体 | 空气 | ||||
| 1次侧最高使用压力 | 1.0MPa | ||||
| 设定压力范围 | 0.1 ～ 1.0 MPa | ||||
| 最⼩设定压力范围 | 0.01MPa | ||||
| 设定压⼒精度 | ±1％F.S. | ||||
| 额定电压 | AC100V 50/60Hz | ||||
| 允许电压波动范围 | ±10% | ||||
| 消耗功率 | 95VA | ||||
| 允许背压 | 1.0MPa | ||||
| 管螺纹 | Rc1/2 | Rc1 | Rc1 1/4 | Rc1 1/2 | Rc2 |
| 排气接口 | - | Rc1 | Rc1 1/2 | Rc2 | |
| 环境温度 | 5 ～ 60℃ | ||||
| 重量 | 3.5kg | 7.0kg | 13.0kg | ||
※设定精度±1%F.S. 是指在环境温度为22°C时的数值。
若偏离此温度，最大可能会偏离上述精度的0.05%F.S./°C。
※附带消音器。（除型号 HS-404Y2外）
为单独包装，未安装在产品上，敬请谅解。
※储罐压力调节需要使用先导调压器。
请从型号 NRV-802、型号 R42-201、型号 NRV-3□□等产品中选择。
